プロテ産業株式会社 各種配管の凍結防止も引き受けます。

水廻りに快適な環境 施行・信頼・安心 オートヒーター

配管温度により2つのタイプからお選び頂けます

一般給水・給湯、給湯器、ボイラーなどの一般配管用 オートヒーター

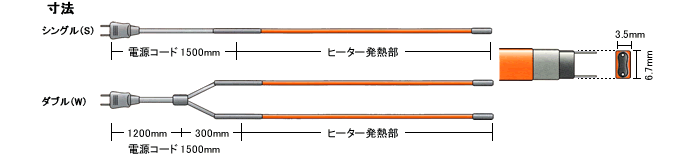

オートヒーター 寸法

※ご使用にあたっては使用上の注意を必ずお守りください。

仕様

シングル(S)
規格
(m)
型番 消費電力
(W/10℃時)
0.3 PS-AHS-0.3 3
0.5 PS-AHS-0.5 5
1 PS-AHS-1 10
1.5 PS-AHS-1.5 15
2 PS-AHS-2 20
2.5 PS-AHS-2.5 25
3 PS-AHS-3 30
4 PS-AHS-4 40
5 PS-AHS-5 50
6 PS-AHS-6 60
7 PS-AHS-7 70
8 PS-AHS-8 80
10 PS-AHS-10 100

ダブル(W)
規格
(m)
型番 消費電力
(W/10℃時)
0.5 PS-AHW-0.5 10
1 PS-AHW-1 20
1.5 PS-AHW-1.5 30
2 PS-AHW-2 40
3 PS-AHW-3 60
4 PS-AHW-4 80
5 PS-AHW-5 100

は受注生産となります。
  納期はあらかじめお問合せ下さい。



出力特性

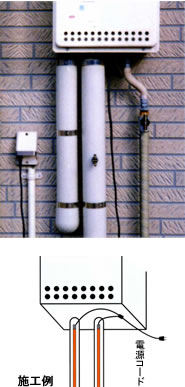

施工例

エコキュート・電気温水器などの高温配管用 オートヒーター・ECO・

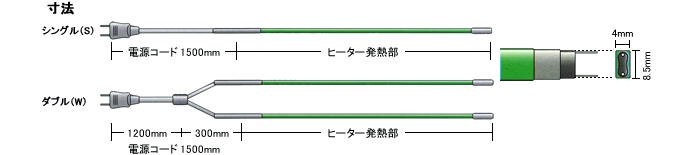

オートヒーター・ECO・ 寸法

※ご使用にあたっては使用上の注意を必ずお守りください。

仕様

シングル(S)
規格
(m)
型番 消費電力
(W/10℃時)
0.3 PS-ECO-0.3 3
0.5 PS-ECO-0.5 5
1 PS-ECO-1 10
1.5 PS-ECO-1.5 15
2 PS-ECO-2 20
2.5 PS-ECO-2.5 25
3 PS-ECO-3 30
4 PS-ECO-4 40
5 PS-ECO-5 50
6 PS-ECO-6 60
7 PS-ECO-7 70
8 PS-ECO-8 80
10 PS-ECO-10 100

ダブル(W)
規格
(m)
型番 消費電力
(W/10℃時)
0.5 PS-ECOW-0.5 10
1 PS-ECOW-1 20
1.5 PS-ECOW-1.5 30
2 PS-ECOW-2 40
3 PS-ECOW-3 60
4 PS-ECOW-4 80
5 PS-ECOW-5 100

は受注生産となります。
納期はあらかじめお問合せ下さい。



出力特性

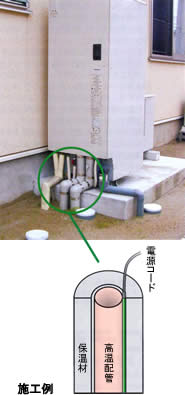

施工例

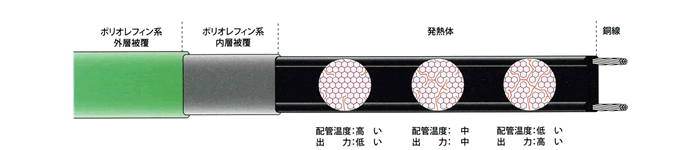

自己制御ヒーターの特徴

自己制御ヒーターの特徴


発熱体はポリマーとカーボンの混合により形成されています。
周囲温度が高くなると2本の導線間の電気抵抗が上昇し電流が
流れにくくなります。その結果、出力が低下します。

逆に、周囲温度が低下すると電気抵抗が低下し、電流が
流れやすくなります。この結果、出力が上昇します。


この様に、自己制御型ヒーターは周囲温度の変化で出力(発熱量)
を自動に増減する性質があります。

それゆえ、過熱防止の為のサーモスタットはいりません。
また、交差しても異常加熱しませんので焼き切れの心配はいりません。

ポリオレフィン系樹脂ですのでポリブテンや架橋ポリエチレンなどの
樹脂配管に使用できます。

自己制御ヒーターの特徴

使用上の注意



◎製品に傷をつけたり、極度の曲げや強い衝撃を与えないで下さい。
  切断や接続加工は行わないでください。
  また、バーナーの火や熱湯等で過熱はしないでください。
  分解や改造をしないでください。
  強度等が失われ、安全性が低下し、事故の原因となります。

◎取り付けの際、ビニールテープは絶対に使用しないでください。
  ビニールテープに含まれる可塑剤(かそざい)がヒーターへ移行し、
  化学反応により発熱不良の原因になります。
  ポリエステルテープやアルミテープ等の非塩ビテープ等を使用してください。

◎水中ヒーターではありませんので、水の中での使用は出来ません。

◎水の侵入や湿気の発生がないように十分な防露処理をしてください。
  防露処理が不備の場合、給湯配管部に結露が発生し、保温材内部に水が溜まり、
  漏電やショート等の原因となります。

◎取り付け完了後、抵抗検査・絶縁検査を実施し、異常がないかを確認してください。

◎製品にはON・OFF機能はありません。凍結シーズン以外でも通電していますので
  凍結期間以外はコンセントを抜くか
  市販されているサーモスタットを取り付けてください。

◎電気製品です。定期的に点検をお勧めいたします。

◎水道凍結防止の用途以外には使用しないでください。

◎電気設備基準に従ってください。また、専用漏電ブレーカーを設置してください。

◎使用状況や設置環境等によって異なりますが、経年劣化が考えられ、
  漏電やショート等の原因になります。

◎給湯器及び配管等の交換の際は、
  再利用せず新しい凍結防止ヒーターと交換してください。

使用上の注意

  ▲電源接続部・ヒーター・末端部を
    曲げて施工しないでください




使用上の注意


  ▲配管にストレートで取り付けて下さい

※商品が実際の色と多少異なる場合があります。

※掲載されている商品は改良のため外観や仕様を許可なく変更する事がありますのでご了承下さい。
